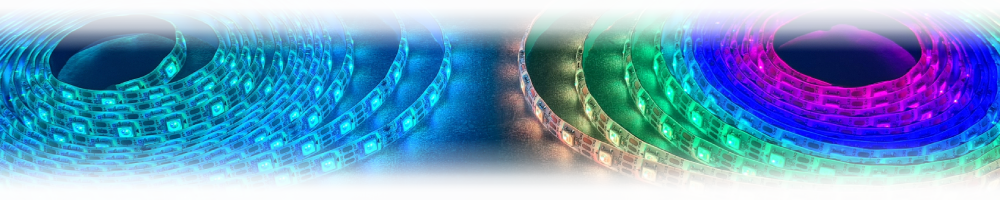

Analógový RGB vs. digitálny RGB-IC LED pásik

Typy LED pásikov založených na princípe fungovania

Na základe princípu fungovania LED pásikov ich možno rozdeliť do dvoch kategórií:

• analógové
• digitálne

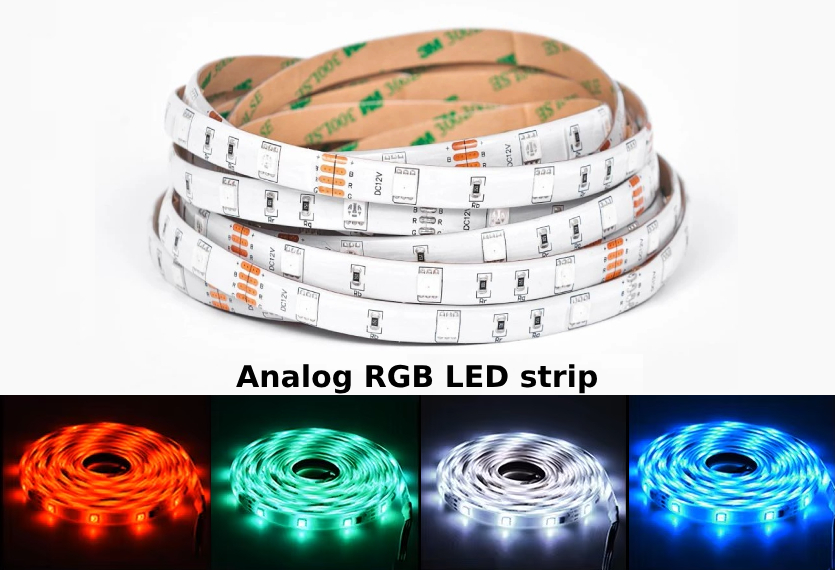

Analógový LED pásik:

Analógový LED pásik funguje na princípe plynulej regulácie jasu jednotlivých LED diód pomocou analógového signálu. Na rozdiel od digitálnych RGB-IC LED pásikov, ktoré ovládajú každú LED diódu samostatne, analógové pásiky ovládajú skupiny LED diód súčasne a teda môžu mať iba jednu farbu a jas po celej svojej dĺžke.

Analógové LED pásiky sú známe ako štandardné alebo neadresovateľné LED pásiky. Dodávajú sa v jednofarebnom alebo plnofarebnom spektre (RGB). Tieto LED pásiky si môžete nastrihať na požadovanú dĺžku bez poškodenia funkčnosti LED pásika.

Pracovný princíp:

LED pásiky sú rozdelené na malé segmenty. Začiatok a koniec každej dĺžky značky rezu sa nazýva segment. Zvyčajne každý segment obsahuje niekoľko LED diód. Počet LED diód v segmente záleží od napájacieho napätia a konštrukcie LED pásika. Každý z týchto LED segmentov je zapojený do sériového obvodu, ktoré sú na LED pásiku zapojené v paralelných sériách. To umožňuje konštantnú distribúciu napätia. To je dôvod, prečo sa spotreba prúdu zvyšuje so zväčšovaním dĺžky LED pásika.

Metóda riadenia:

Analógové LED pásiky používajú základnú jednokanálovú metódu ovládania, ktorá zahŕňa úpravu úrovní napätia a moduláciu šírky impulzu (PWM). Keď sa napätie zvyšuje, svetlo vyzerá jasnejšie a s jeho úbytkom sa žiara stlmuje. Na druhej strane PWM funguje tak, že náhle zapína a vypína LED diódy pri vopred stanovenej frekvencii. Výsledkom je, že jasnejšie osvetlenie je produkované väčšími pracovnými cyklami, zatiaľ čo tlmenejšie osvetlenie je vytvárané nižšími pracovnými cyklami. Tieto LED pásiky môžete ovládať pomocou stmievačov alebo diaľkových ovládačov.

Ovládanie farieb:

Analógové LED pásiky môžu byť jednofarebné alebo RGB. Jednofarebné LED pásiky sa dodávajú v konkrétnej farbe ako - biela, teplá biela, červená, zelená atď. Analógové LED pásiky používajú metódu PWM na ovládanie farby. Ale pre RGB LED pásiky je farba svetla riadená zmiešaním rôznych farieb svetla. Napríklad, ak chcete rozsvietiť fialové svetlo, zmieša sa modré a červené svetlo, aby vzniklo fialové osvetlenie na LED pásiku.

Použitie:

Analógové LED pásiky sú ideálne do priestorov s dostatočne synchronizovanými zmenami farieb alebo jednofarebným osvetlením. Môžete ich použiť napríklad na akcentačné osvetlenie, pracovné osvetlenie a iné dekoratívne osvetlenie vo vašom dome alebo kancelárii. Analógové LED pásiky sú oveľa lacnejšie ako digitálne/adresovateľné RGB-IC LED pásiky.

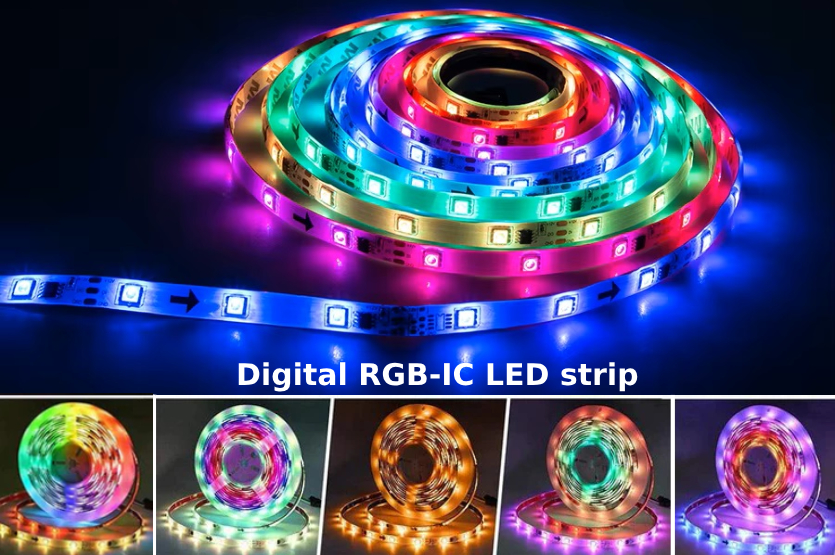

Digitálny LED pásik:

Digitálny (adresovateľný / programovateľný) LED pásik je flexibilná doska s plošnými spojmi (PCB) na ktorej sú osadené LED diódy, ktoré môžete ovládať individuálne vďaka riadiacemu IC čipu. To znamená, že každá LED alebo malá skupina LED (segmenty) môže zobrazovať inú farbu alebo jas v rovnakom čase ako ostatné na rovnakom pásiku. „Adresovateľná“ časť sa týka schopnosti ovládať farbu a jas každej LED samostatne vďaka integrovanému obvodu (IC) zabudovanému do každého LED alebo pripojenému ku každej skupine LED. Táto vymoženosť ich odlišuje od tradičných analógových RGB LED pásikov, kde celý pásik zobrazuje iba jednu farbu a jas súčasne.

Pracovný princíp:

Každá LED na digitálnom LED pásiku má svoj mikrokontrolér, ktorý umožňuje nezávislé ovládanie (IC) každej LED samostatne. Tieto mikrokontroléry (IC čipy) sú zapojené do série pozdĺž pásika a komunikujú pomocou digitálneho dátového protokolu. Centrálny ovládač (riadiaca jednotka) vysiela riadiace signály na LED pásik, ktorý dáva pokyn na zvolenú farbu a jas každej LED. Keď riadiace signály postupujú po pásiku, každý mikrokontrolér načíta svoju časť údajov a spracuje pokyny. Mikrokontrolér potom upraví intenzitu červenej, zelenej a modrej zložky príslušnej LED, čo vedie k požadovanej farbe a jasu. Tento proces sa opakuje pre každú LED pozdĺž celého pásika. Umožňuje teda dynamické svetelné efekty, animácie a vzory, pretože každá LED môže nezávisle zobrazovať rôzne farby a úrovne jasu.

Metóda riadenia:

Digitálne LED pásiky využívajú individuálny spôsob ovládania. To znamená, že každý zo segmentov možno ovládať samostatne. Riadiaca jednotka posiela príkazy každému segmentu LED, ktorý sa skladá z jednej alebo viacerých LED skupín. Po príkaze LED dióda zodpovedajúcim spôsobom zmení svoje farby. Preto poskytuje presnú a prispôsobenú kontrolu nad pásikom, vďaka čomu sú ideálne pre aplikácie, ktoré vyžadujú dynamické a flexibilné osvetlenie.

Ovládanie farieb:

Na digitálnom LED pásiku môžete mať rozsiahlu kontrolu farieb. Umožňuje vám vybrať farebný výstup a jas každého segmentu. Takto môžete vytvoriť viacero farieb v jednom LED pásiku naraz.

Použitie:

Digitálne LED pásiky sú vynikajúce ako na komerčné tak aj domáce účely. Tieto pásiky môžete použiť aj na výzdobu komerčných priestorov ako sú bary, motely, krčmy, telocvične, atď. Vďaka svojim flexibilným vlastnostiam majú tieto programovateľné RGB-IC pásiky všestranné využitie kdekoľvek.
