Dodatočné "vstrekovanie energie" do LED pásika

Vstrekovanie energie do adresovateľného LED pásika:

Metóda vstrekovania energie je kritická technika používaná pri inštalácii adresovateľných LED pásikov, najmä pri dlhších LED pásikoch, kde môže byť významným problémom pokles napätia. Aby sa zabránilo tomuto efektu a zabezpečil sa rovnomerný jas po celej dĺžke pásika, vstrekovanie energie zahŕňa dodávanie energie priamo do viacerých bodov pozdĺž pásika, a nie iba na jednom konci.

Tento proces vyžaduje pripojenie ďalších napájacích vodičov V+ a GND z napájacieho zdroja k rôznym bodom na LED pásiku, čím sa efektívne „vstrekne“ energia tam, kde začne ubúdať. Presné intervaly, v ktorých sa má napájať, závisia od niekoľkých faktorov, vrátane napätia pásika, typu LED diód a celkovej dĺžky inštalácie. Ako všeobecné pravidlo sa odporúča vstrekovanie energie každých 5 metrov, aby sa zachoval konzistentný jas a farby po celej dĺžke.

Je dôležité zabezpečiť, aby napájací zdroj používaný na vstrekovanie mal kapacitu zvládnuť celkovú záťaž LED pásika a aby boli všetky pripojenia vykonané bezpečne, aby sa zabránilo elektrickým skratom. Okrem toho je pre bezpečnú a efektívnu prevádzku osvetľovacieho systému rozhodujúce zladenie napätia napájacieho zdroja s napätím ovládača a LED pásika a zabezpečenie konzistentnej polarity vo všetkých bodoch vstrekovania. Pre viac info ohľadom bezpečnosti zapojenia navštívte náš BLOG s článkom Bezpečnosť zapojenia - poistky (Fuses).

Vstrekovanie energie nielenže zlepšuje vizuálnu kvalitu LED inštalácií tým, že poskytuje jednotný jas, ale tiež predlžuje životnosť LED tým, že predchádza problémom s preťažením a prehrievaním. Správne implementované vstrekovanie energie môže výrazne zlepšiť výkon a vzhľad adresovateľných LED pásikov v malých aj veľkých projektoch.

V dôsledku poklesu napätia môže váš LED pásik tiež čeliť nerovnomernému miešaniu farieb. Takéto okolnosti spôsobia prehriatie LED pásika, čo môže spôsobiť trvalé poškodenie LED čipu. Aby ste predišli takejto situácii, musíte vstreknúť energiu do bodov, kde dochádza k poklesu napätia. Rovnaké napätie bude teda distribuované po celej dĺžke LED pásika, čo zabezpečí rovnomerné osvetlenie. Ak sa chcete dozvedieť viac o poklese napätia, navštívte náš BLOG s článkom o Poklese napätia.

Vo väčšine prípadov vstrekovania energie je najlepšie napájať LED pásik priamo z napájacieho zdroja a paralelne pripojiť riadiacu jednotku. Vstrekovaním energie priamo cez ovládač by mohlo väčšie množstvo pretekajúcich ampérov poškodiť. Preto je tiež dôležité vedieť aký veľký maximálny výstupný prúd (množstvo ampérov) môže danou riadiacou jednotkou pretekať.

Výhody vstrekovania energie do LED pásikov:

• Zlepšuje jas a konzistenciu farieb - Vstrekovanie energie zaisťuje rovnaké napätie po celej dĺžke pásika. Všetky LED čipy teda vyžarujú rovnaký jas, ktorý vám poskytuje konštantné osvetlenie. Okrem toho bude v pásiku zachovaná aj presnosť farieb, čo je veľmi dôležité pri inštalácii RGBIC LED pásikov.
• Predlžuje životnosť LED diód - LED pásik sa tiež prehrieva keď čelí poklesom napätia. Prehriatie znižuje životnosť LED, odfarbuje čip a môže ho aj trvalo poškodiť. Preto je nevyhnutný správny tok elektriny a rovnomerné napätie po celej dĺžke LED pásika.
• Zabraňuje blikaniu - LED pásik bude blikať, keď dôjde k nepravidelnosti v toku napätia alebo prúdu.

Metódy vstrekovania energie:

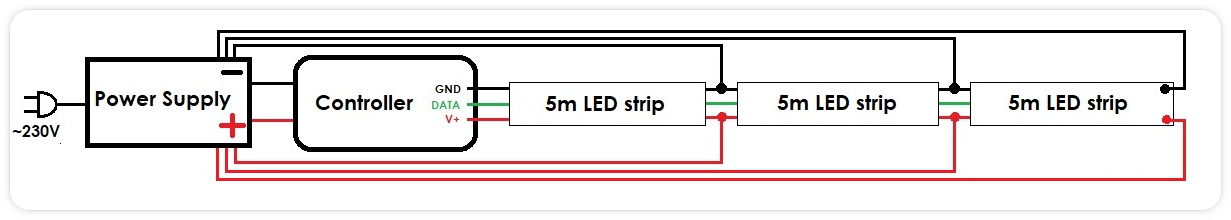

Paralelné zapojenie:

Keď je potrebné inštalovať dlhšie LED pásiky, odporúča sa každých 5 metrov pásika pripojiť k napájaciemu zdroju paralelne.

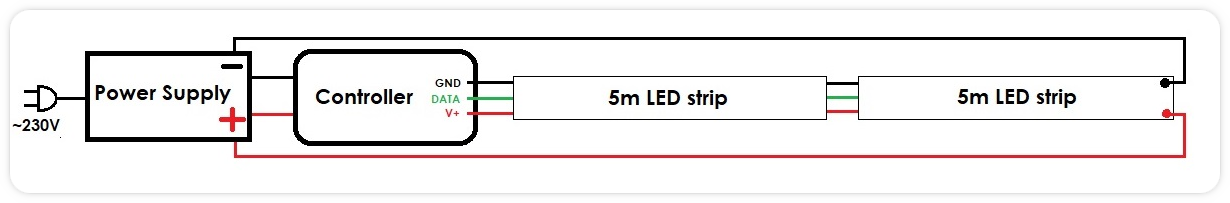

Vstrekovanie na oboch koncoch LED pásika:

Úbytok napätia na konci pásika sa dá vyriešiť aj dodatočným privedením plusového V+ a uzemňovacieho GND kábla na jeho koniec a tým zvýšiť napätie na druhom konci LED pásika.

Odporúčaná maximálna dĺžka LED pásikov na trhu je 5 metrov. Ak potrebujete nainštalovať napríklad 10-metrový LED pásik (DC 12V), môžete oba konce LED pásika pripojiť k napájaciemu zdroju.

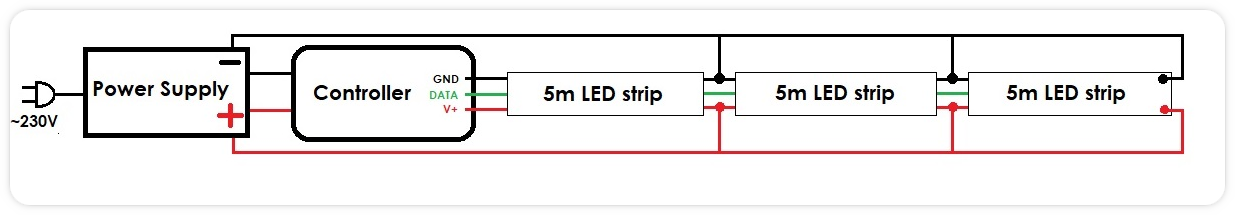

Vstrekovanie na oboch koncoch LED pásika + stred:

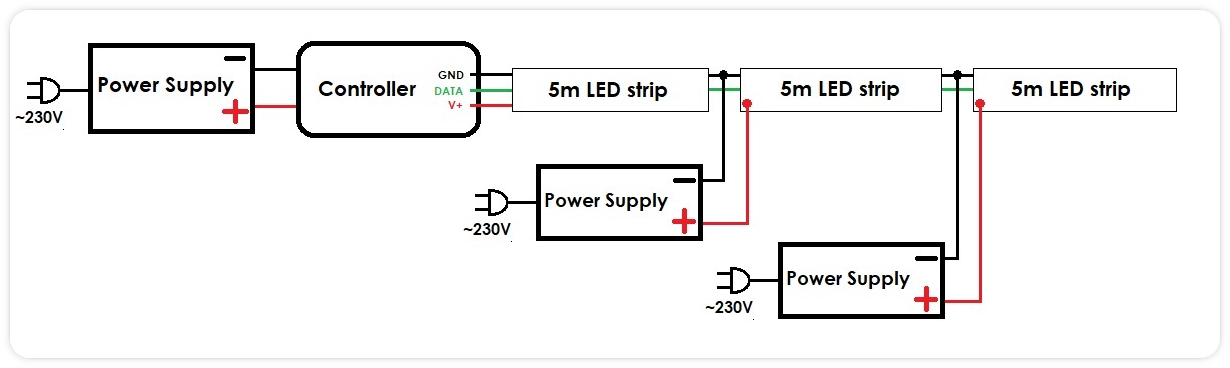

Použite viacero napájacích zdrojov:

Použitie viacerých napájacích zdrojov namiesto jednej jednotky je jednou z možnosti pre dosiahnutie lepšieho jasu. Vyžaduje si to strategické plánovanie, aby ste neskončili príliš ďaleko od zdroja energie (elektrickej zásuvky). V tomto prípade sú LED pásiky prepojené medzi sebou iba s dátovým káblom z riadiacej jednotky a s GND uzemňovacím káblom. Plusové vodiče z rôznych napájacích zdrojov sa v žiadnom prípade nemôžu navzájom dotýkať!!!

Odporúčane vstrekovanie energie:

• Pri RGB-IC 5m (60leds/m) LED pásiku s napájaním 5V sa odporúča vstrekovanie energie z oboch koncov (SMD WS2812B)
• Pri RGBW-IC 5m (60leds/m) LED pásiku s napájaním 5V sa odporúča vstrekovanie energie z oboch koncov + stred (SMD SK6812)
• Pri RGB-IC 5m (60leds/m) LED pásiku s napájaním 12V vstrekovanie energie nie je potrebné (SMD WS2815)
• Pri RGB-IC 5m (720leds/m) LED pásiku s napájaním 12V vstrekovanie energie nie je potrebné (COB WS2811)
• Pri RGB-IC 5m (160leds/m) LED pásiku s napájaním 5V sa odporúča vstrekovanie energie z oboch koncov (COB WS2812B)

Záver:

Vstrekovanie energie sa používa v prípade rozsiahlejších inštaláciách LED osvetlenia keď je treba dodať energiu do dlhých LED pásikov, kde je dodanie energie naozaj nevyhnutné v dôsledku poklesu napätia. Všetko záleží od vašich požiadaviek a náročnosti projektu realizácie LED zapojenia.

Rôzne metódy vstrekovania energie si vyžadujú dôkladné naplánovanie a zvolenie dostatočne výkonného napájacieho zdroja, ktorý zvládne požadovanú záťaž LED pásikov. Hlavnou nevýhodou je ťahanie dodatočných káblov (čím väčšia vzdialenosť, tým hrubší kábel). Pre viac info o výbere toho správneho napájacieho zdroja navštívte náš BLOG s článkom Ako vybrať ten správny napájací zdroj.

Pri metódach vstrekovania energie vám napájacie adaptéri s kapacitou 10A pri použití 5V LED pásikov už pravdepodobne stačiť nebudú, keďže sú LED pásiky napájane z viacerých koncov ako z jedného. Čím viac vstreknutí energie do LED pásika, tým bude pásik odoberať viacej prúdu. Čím menšie napájacie napätie LED pásika, tým viac ampérov potrebuje na napájanie. V tomto prípade odporúčame použiť jeden z výkonnejších napájacích zdrojov typu "montážny".

Pokiaľ sa však chystáte použiť LED pásik v domácich podmienkach interiéru, tak v drvivej väčšine tou najjednoduchšou voľbou bez dodatočných káblov s jednoduchým zapojením (prívod káblov z jedného konca) je zvoliť voľbu so zapnutým obmedzovačom prúdu v aplikácii WLED. Ovládače s touto predinštalovanou aplikáciou (WLED) hravo zvládnu dva 5m pásiky zapojené paralelne či sériovo s dostatočným maximálnym jasom. Avšak čím viac pásikov zapojených do série s obmedzovačom prúdu, tým sa celkový jas na pásiku automaticky zníži.
