Základné nastavenie RGB-IC LED osvetlenia (WLED APP)

Po prvom zapojení LED pásika / reťaze sa rozsvieti prvých 30 LED diód oranžovej farby. Pre správne fungovanie celého LED osvetlenia je potrebné spraviť nasledujúce nastavenie v aplikácii:

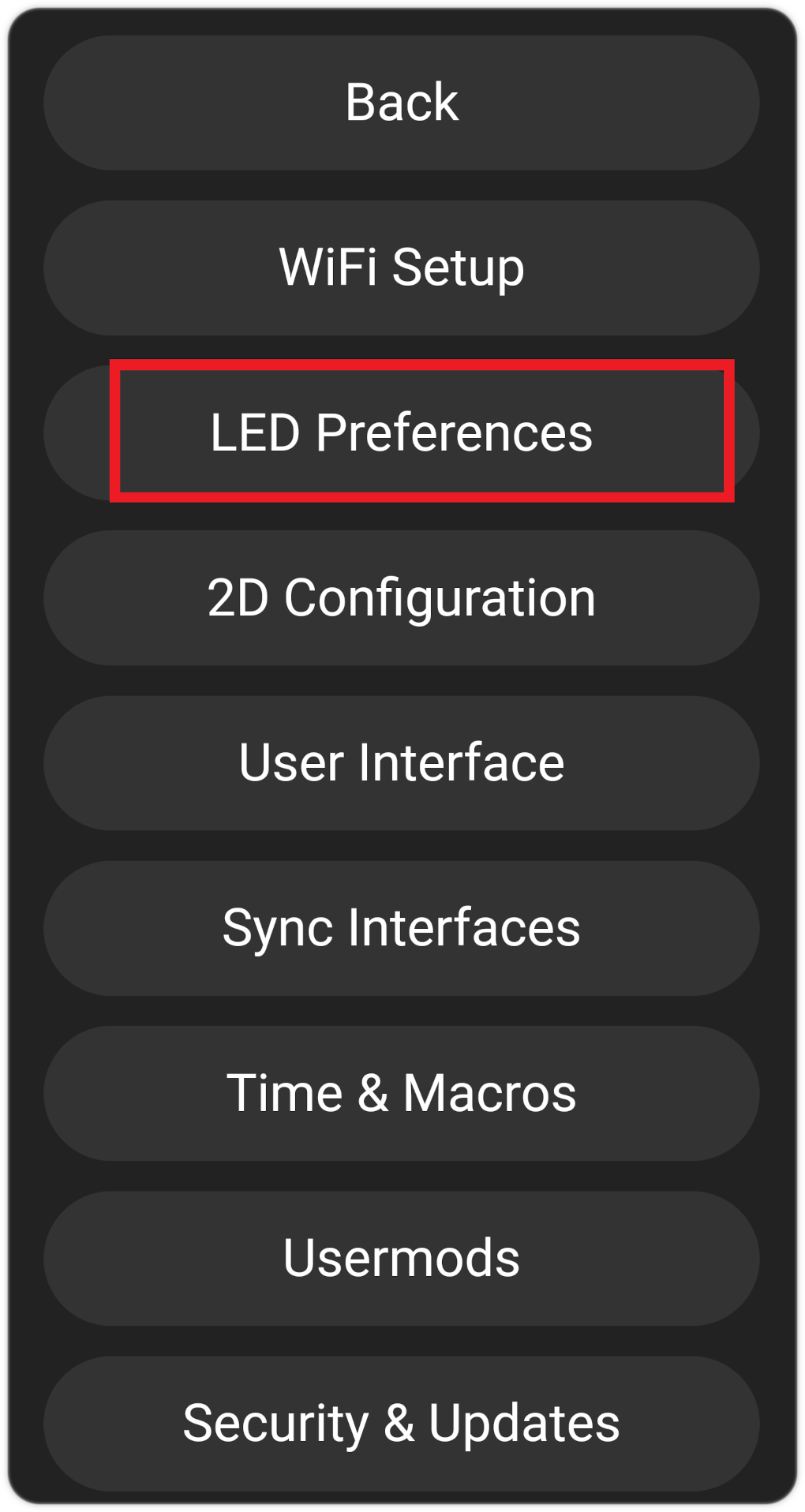

1. V nastaveniach "Config" vyberieme "LED Preferences"...

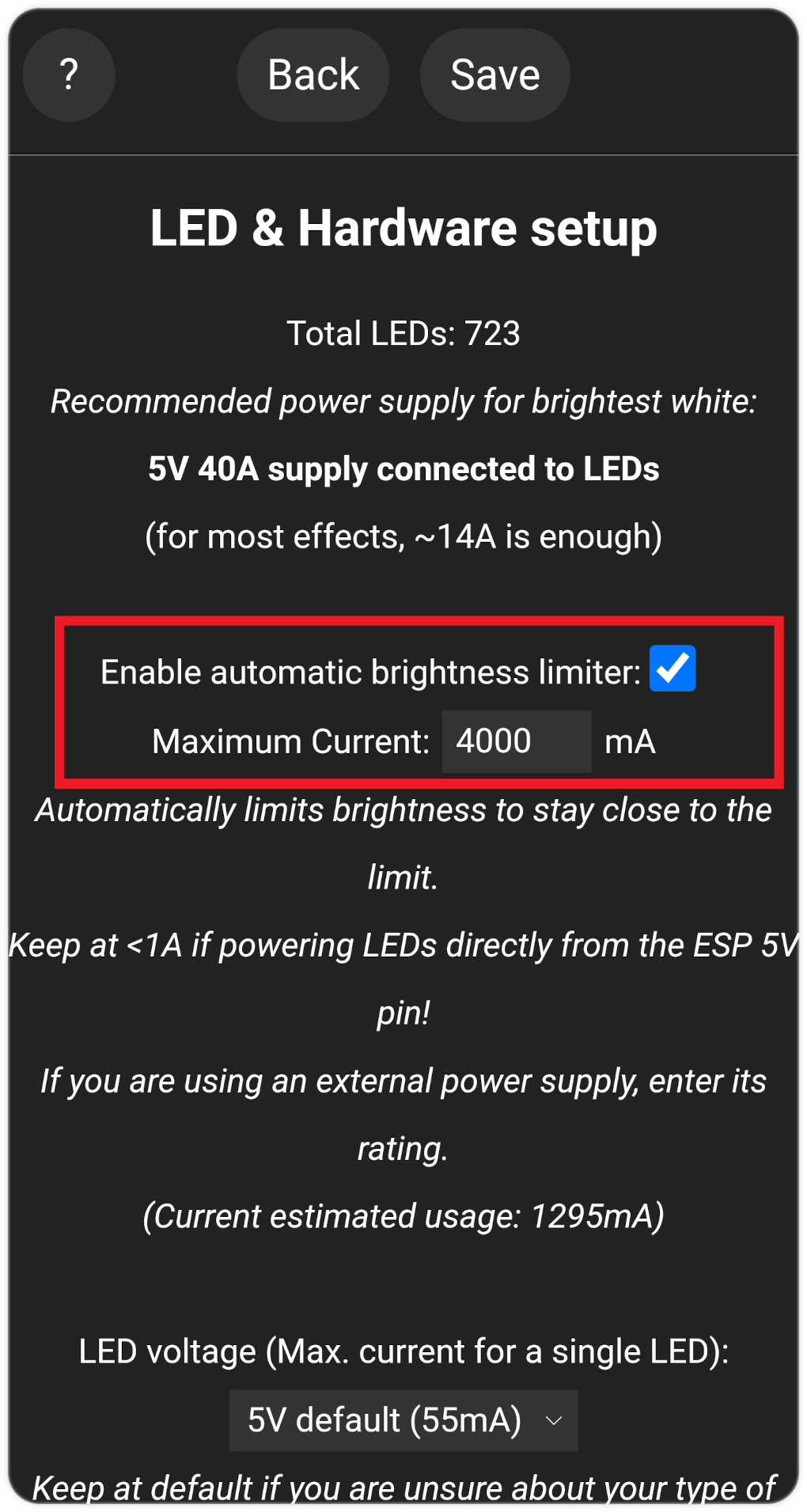

2. V nastaveniach LED & Hardware setup zafajkneme možnosť "Enable automatic brightness limiter" a následne zadáme "Maximum Current" na hodnotu ideálne 4000 mA pre bezpečné fungovanie. Správne nastavenie hodnoty nám zaručí to, aby LED pásik mal po celej svojej dĺžke rovnakú a najvernejšiu farbu pri maximálnom možnom jase. Pre viac informácií ohľadom reálnych výsledkov so zapnutým a vypnutým obmedzovačom prúdu navštívte náš BLOG s reálne nameranými hodnotami.

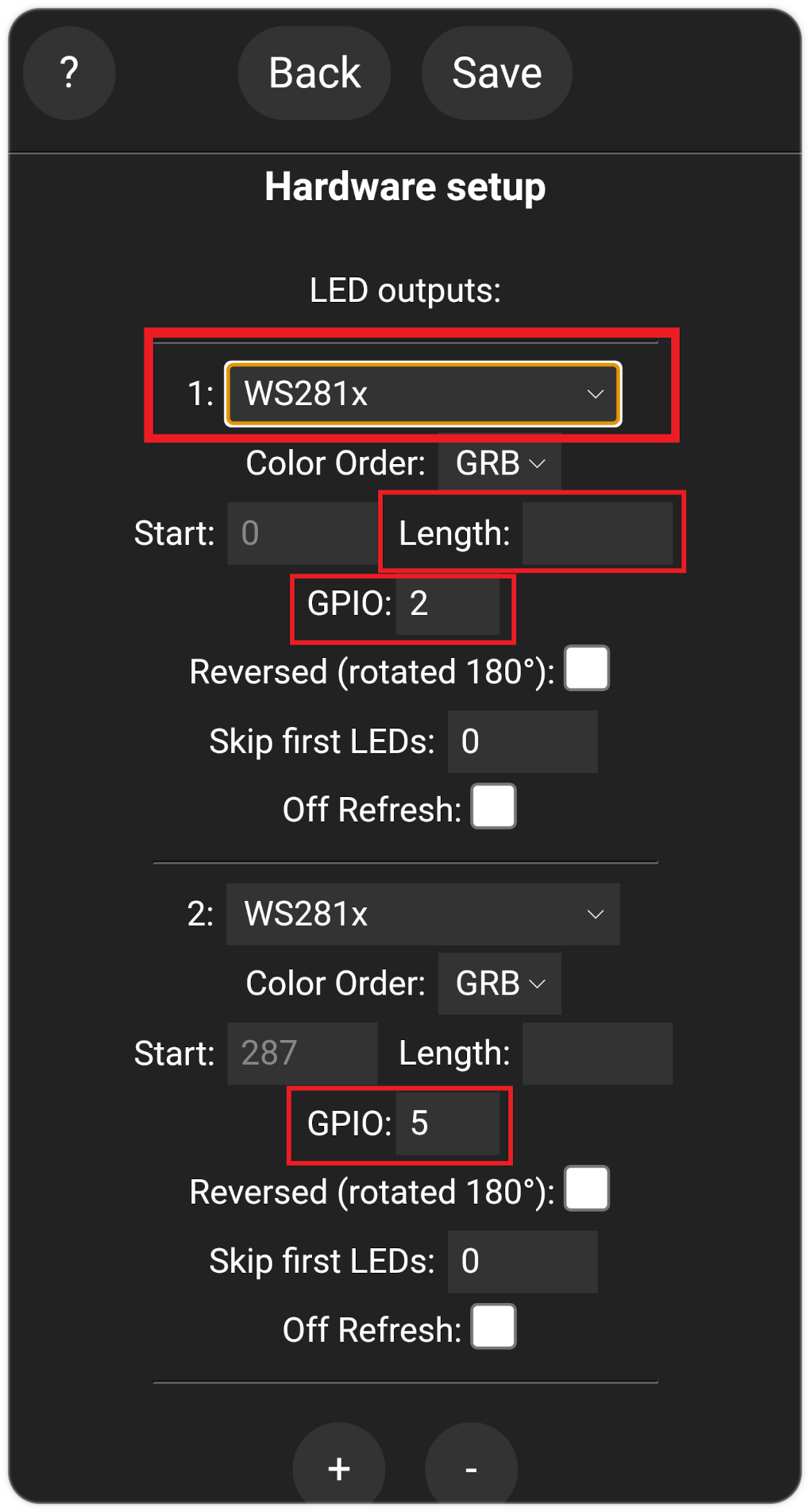

3. Po skrollovaní kúsok nižšie máme Hardware Setup, kde si v podsekcii LED outputs pre každý GPIO výstup z riadiacej jednotky zvolíme správny typ LED pásika (typ IC čipu aký daný LED pásik / reťaz používa). V prípade LED pásikov s čipmi WS2812B, WS2815 a WS2811 bude nastavené "WS281x". Pre pásik s čipom SK6812 bude nastavené "SK6812 RGBW". Ďalej už len nastavíme počet riadiacich IC čipov "Length" (počet adresovateľných zón) aký je na pásiku použitý a taktiež číslo portu "GPIO" z ktorého daný LED pásik / reťaz vychádza.
4. Hotovo - Save
